4A B Building Zhuao Industrial Park Gushu Xixiang Distrik Baoan Shenzhen , Cina, 518126 | info@newbridge.com.cn |
Tempat asal: | Shenzhen, Republik Rakyat Cina |
Nama merek: | NEWBRIDGE |
Sertifikasi: | FCC,CE |
Nomor model: | 1.25G CWDM |
Kuantitas min Order: | 1pc |
---|---|
Harga: | Negotiation |
Kemasan rincian: | pengepakan dapat dilakukan oleh pelanggan yang diminta, biasanya digunakan dalam karton |
Waktu pengiriman: | Menurut quantiy dan stocking, 3-4 hari kerja setelah pembayaran |
Syarat-syarat pembayaran: | T/T, Western Union |
Menyediakan kemampuan: | Menurut produk yang berbeda, output bulanan berbeda |
serat: | Satu serat | Tipe perangkat: | Modul SFP optik |
---|---|---|---|
Kecepatan data: | 1.25G | Suhu operasi: | 0 ° C hingga 70 ° C |
Jarak: | 10 KM | Konektor serat: | sc, fc, st |
1. Ikhtisar

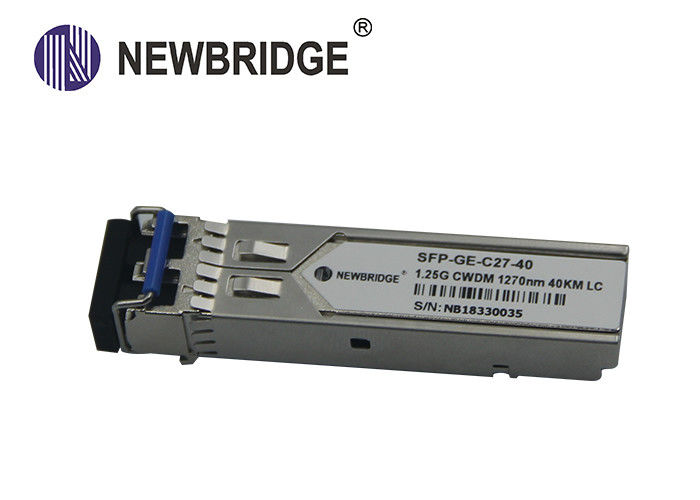

Newbridge® NDSFPCWGEXXB24 / I adalah transceiver form factor pluggable (SFP) kecil yang kompatibel dengan perjanjian multi-sumber (MSA). Sangat cocok untuk komunikasi serat mode tunggal (SMF) dalam 1,25Gbps 1000Base-CWDM dan 1G / 2G Fibre Channel.
2. Fitur
|
3. Karakteristik Optik
Parameter | Simbol | Min. | Khas | Maks. | Satuan |
Pemancar | |||||
Panjang Gelombang Tengah 1XX0 * | λc | (XX-6.5) | (XX) | (XX + 6.5) | nm |
Lebar Spektral (-20dB) | σ | 1 | nm | ||
Daya Keluaran Rata-rata SHSFPCWGEXXB24 / I | Mencibir | 0 | 5 | dBm | |
Rasio Kepunahan | ER | 9 | dB | ||
Naik Optik / Waktu Jatuh | tr / tf | 2 | ns | ||
Penerima | |||||
Panjang Gelombang Tengah 1XX0 * | λc | (XX-6.5) | (XX) | (XX + 6.5) | nm |
Sensitivitas Penerima | PIN | -27 | dBm | ||
Penerima Kelebihan | PMAX | 1 | dBm | ||
LOS De-Assert | LOSD | -39 | dBm | ||
LOS Assert | LOSA | -43 | dBm | ||
LOS Histeresis | 0,5 | 4.5 | dB |
* Misalnya 1270nm, XX = 27
4. Karakteristik Listrik
Parameter | Simbol | Min. | Khas | Maks. | Satuan |
Pemancar | |||||
Input Impedansi Diferensial | Zin | 90 | 100 | 110 | Ω |
Input Diferensial Ayunan Diferensial | Vin | 500 | 2400 | mV | |
Tx-Dis Disable | Vd | 2.0 | Vcc | V | |
Tx-Dis Aktifkan | Yang Mulia | 0 | 0.8 | V | |
TX-Fault (Kesalahan) | 2.0 | Vcc + 0,3 | V | ||
TX-Fault (Normal) | 0 | 0.8 | V | ||
Penerima | |||||
Diferensial Ayunan Output Data | Vout | 370 | 2000 | mV | |
Rx-Los Fault | Vlf | 2.0 | Vcc + 0,3 | V | |
Rx-Los Normal | Vln | 0 | 0 + 0,8 | V |
5. Informasi Pemesanan
Bagian no. | Kecepatan Data | DDM | Gelombang | Jenis serat | Anggaran Daya | Temp | Antarmuka Optik |
SHSFPCWGEXXB24 | 1.25Gbps | iya nih | 1xx0 | SMF | 24dB | 0 ~ 70 ℃ | LC |
SHSFPCWGEXXB24I | 1.25Gbps | iya nih | 1xx0 | SMF | 24dB | -40 ~ 85 ℃ | LC |
* XX = 27, 29, 31, 33, 35, 37, 39, 41, 43, 45, 47, 49, 51, 53, 55, 57, 59, 61
